سوئیچ PoE در سیستم دوربین مداربسته چه کاری انجام می‌دهد؟

در یک سیستم IP، دوربین تصویر را به شبکه می‌فرستد و NVR آن را دریافت و ذخیره می‌کند. اگر دوربین از PoE پشتیبانی کند، یک کابل شبکه برای برق و داده کافی است. سوئیچ PoE در میانه این مسیر قرار می‌گیرد. دوربین‌ها به پورت‌های PoE وصل می‌شوند و یک پورت uplink یا پورت شبکه، سوئیچ را به NVR یا روتر متصل می‌کند.

این روش کابل‌کشی را ساده‌تر می‌کند، اما هر دوربین IP را نباید بدون بررسی به هر سوئیچی وصل کرد. استاندارد IEEE 802.3af سازوکار شناسایی تجهیزات سازگار را توضیح می‌دهد و از اعمال برق نامتناسب به دستگاه غیرسازگار جلوگیری می‌کند. برای پروژه، پشتیبانی دوربین و سوئیچ از استانداردهای مشترک باید در مشخصات رسمی بررسی شود. متن استاندارد در صفحه IEEE 802.3af قابل مشاهده است.

قبل از خرید سوئیچ PoE چند پورت لازم است؟

تعداد پورت را با تعداد دوربین‌های فعلی برابر نگیرید. اگر امروز شش دوربین نصب می‌شود، سوئیچ هشت پورت می‌تواند فضای محدودی برای توسعه باقی بگذارد. در پروژه‌ای که احتمال افزایش دوربین یا اتصال اکسس‌پوینت وجود دارد، مدل بزرگ‌تر انتخاب منطقی‌تری است. در مقابل، خرید سوئیچ شانزده پورت برای چهار دوربین خانگی فقط هزینه و مصرف تجهیزات را بالا می‌برد.

مدل DH-CS4006-4ET2GT-36 در کاتالوگ کمیم به‌عنوان سوئیچ شش‌پورته با چهار پورت PoE معرفی شده است. مدل DH-CS4010-8ET-60 ده پورت دارد و هشت پورت آن PoE است. برای تعداد بالاتر، DH-CS4218-16ET-135 با شانزده پورت PoE و هجده پورت کلی در کاتالوگ فعال است.

توان PoE را چطور محاسبه کنیم؟

هر دوربین بخشی از بودجه توان سوئیچ را مصرف می‌کند. دوربین ثابت با مادون قرمز، دوربین دارای گرم‌کن، دوربین گردان و تجهیزاتی مانند اکسس‌پوینت الزاماً مصرف یکسانی ندارند. روش محاسبه ساده است: توان مصرفی اعلام‌شده هر تجهیز را جمع کنید و برای راه‌اندازی پایدار، مقداری ظرفیت خالی باقی بگذارید.

برای نمونه، اگر شش دوربین هر کدام حداکثر ۸ وات مصرف کنند، جمع مصرف اسمی ۴۸ وات می‌شود. سوئیچی که بودجه PoE آن نزدیک همین عدد است، برای شرایطی مانند روشن شدن هم‌زمان نور مادون قرمز انتخاب مطمئنی نیست. مدل قوی‌تر یا تعداد پورت کمتر با بودجه توان بیشتر می‌تواند انتخاب مناسب‌تری باشد. این محاسبه با قیمت یا سرعت اسمی سوئیچ جایگزین نمی‌شود.

عدد انتهای مدل‌های موجود در کاتالوگ، مانند 60 یا 135، به‌تنهایی برای نتیجه‌گیری کافی نیست. توضیح فنی خود محصول و برگه داده سازنده باید مبنای تشخیص بودجه PoE، نوع پورت و قابلیت‌های مدیریتی باشد. فروشنده‌ای که فقط بر اساس تعداد پورت پیشنهاد می‌دهد، بخشی از مسئله را نادیده می‌گیرد.

تفاوت سوئیچ PoE معمولی و مدل‌های مدیریتی چیست؟

سوئیچ ساده بیشتر برای اتصال مستقیم تجهیزات استفاده می‌شود. در پروژه کوچک، وقتی مسیر کابل سالم است و تنظیمات خاصی لازم نیست، همین ساختار می‌تواند کافی باشد. مدل مدیریتی کنترل بیشتری روی شبکه فراهم می‌کند. مدیر شبکه می‌تواند وضعیت پورت‌ها، خطاها، اولویت ترافیک و بعضی تنظیمات را بررسی کند. این امکانات در نصب‌های چندبخشی یا پروژه‌هایی که عیب‌یابی از راه دور اهمیت دارد، ارزش بیشتری پیدا می‌کنند.

مدیریتی بودن به‌تنهایی کیفیت تصویر را زیاد نمی‌کند. اگر دوربین، کابل یا NVR محدودیت داشته باشد، خرید یک سوئیچ پرقابلیت مشکل اصلی را حل نمی‌کند. ابتدا نیاز فنی را بنویسید و بعد سراغ امکانات مدیریتی بروید. برای مغازه کوچک، سوییچ کم‌پورت با بودجه PoE مناسب ممکن است کافی باشد. برای ساختمان چندطبقه، دسترسی بهتر به وضعیت شبکه و امکان تفکیک مسیرها اهمیت بیشتری دارد.

سرعت uplink و کابل‌کشی چه اهمیتی دارد؟

تصویر دوربین‌ها از پورت‌های PoE وارد سوئیچ می‌شود و از مسیر uplink به NVR می‌رسد. اگر چند دوربین با وضوح بالا هم‌زمان داده بفرستند، ظرفیت uplink باید پاسخ‌گو باشد. سرعت اسمی پورت‌ها تنها معیار نیست. طول کابل، کیفیت سوکت، نویز محیط و نحوه عبور کابل نیز روی پایداری ارتباط اثر می‌گذارد.

کابل شبکه را تا حد امکان از مسیرهای پرنویز و کابل برق فشارقوی دور نگه دارید. در مسیرهای طولانی، وضعیت واقعی کابل و افت ارتباط را پس از نصب آزمایش کنید. اگر سوئیچ در رک بسته قرار می‌گیرد، تهویه را جدی بگیرید. گرمای تجمع‌یافته می‌تواند پایداری تجهیزات شبکه را کم کند، حتی زمانی که تعداد دوربین‌ها از ظرفیت اسمی کمتر است.

برای دوربین‌های سازگار، استانداردهای ONVIF به موضوع همکاری تجهیزات IP مربوط می‌شوند. پروفایل S در ONVIF برای سیستم‌های ویدیویی مبتنی بر IP تعریف شده است و فهرست محصولات منطبق ONVIF مرجع بررسی ادعای انطباق محصولات است. سازگاری ONVIF جای بررسی توان PoE و ظرفیت شبکه را نمی‌گیرد؛ این دو موضوع باید جداگانه کنترل شوند.

مقایسه مدل‌های فعال داهوا در کمیم

مدل‌های زیر در زمان تهیه این راهنما در کاتالوگ کمیم فعال و دارای موجودی ثبت‌شده بودند. مشخصات عددی این بخش فقط به اطلاعاتی محدود می‌شود که در عنوان و معرفی رسمی محصول در کاتالوگ آمده است.

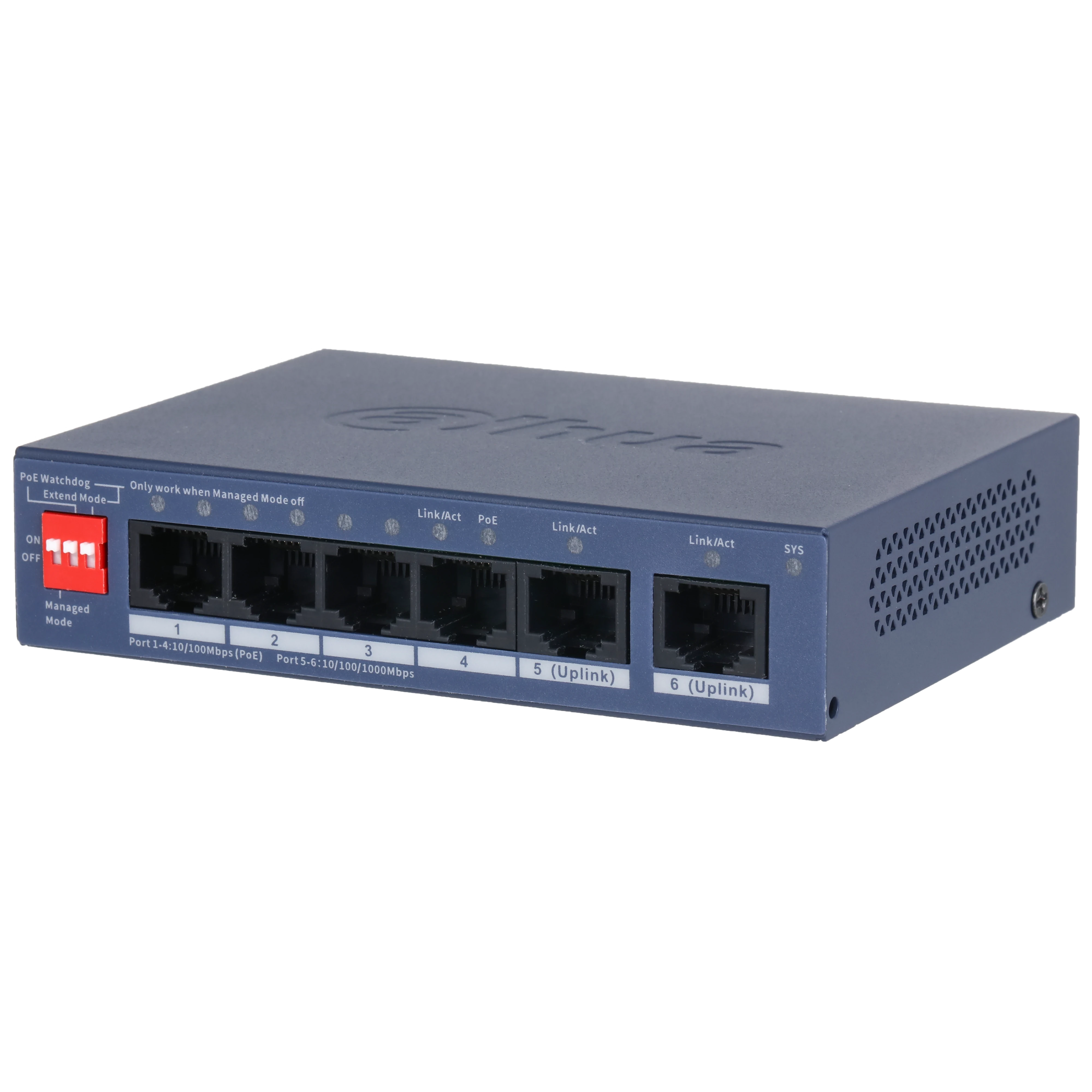

• DH-CS4006-4ET2GT-36: سوئیچ شش‌پورته با چهار پورت PoE. برای سیستم‌های کوچک مناسب‌تر است؛ به شرطی که تعداد دوربین و بودجه توان در همان محدوده بماند.
• DH-CS4010-8ET-60: سوئیچ ده‌پورته با هشت پورت PoE. برای پروژه‌ای که چند دوربین و مقداری ظرفیت توسعه دارد، گزینه میانی محسوب می‌شود.
• DH-CS4010-8GT-60: سوئیچ ده‌پورته گیگابیتی با هشت پورت PoE. انتخاب آن باید با سرعت مورد نیاز شبکه و مشخصات سایر تجهیزات هماهنگ شود.
• DH-CS4218-16ET-135: سوئیچ هجده‌پورته با شانزده پورت PoE. برای تعداد بیشتر دوربین و پروژه‌های گسترده‌تر طراحی کاتالوگی مناسب‌تری دارد.

این مقایسه به معنای پیشنهاد یک مدل برای همه پروژه‌ها نیست. تعداد دوربین، مصرف هر دوربین، محل استقرار سوئیچ و مسیر رسیدن داده به NVR باید قبل از انتخاب مشخص شود. برای شبکه‌ای که NVR در محل دیگری قرار دارد، وجود uplink کافی و مسیر کابل مناسب را نیز در نظر بگیرید.

چه زمانی سوئیچ PoE انتخاب مناسبی نیست؟

اگر دوربین‌ها آنالوگ HDCVI هستند، سوئیچ PoE جای دستگاه ضبط یا کابل کواکسیال را نمی‌گیرد. این تجهیز برای دوربین‌های IP و تجهیزات شبکه‌ای کاربرد دارد. همچنین اگر محل نصب به برق و شبکه پایدار دسترسی ندارد، خرید سوئیچ به‌تنهایی مشکل انتقال تصویر را حل نمی‌کند. در چنین وضعیتی باید زیرساخت برق، کابل‌کشی و محل قرارگیری NVR هم بررسی شود.

در شبکه‌های بی‌سیم نیز اتصال دوربین به Wi-Fi الزاماً به سوئیچ PoE نیاز ندارد، مگر اینکه بخشی از سیستم به تجهیزات سیمی متصل باشد. صفحه دوربین‌های بی‌سیم مسیر متفاوتی از دوربین‌های IP سیمی دارد. برای ضبط مرکزی، دسته دستگاه‌های NVR را هم باید با تعداد کانال، ظرفیت شبکه و روش ذخیره‌سازی مقایسه کرد.

چک‌لیست نهایی خرید سوئیچ PoE

پیش از ثبت سفارش، این موارد را کنار نقشه نصب قرار دهید:

1. تعداد دوربین‌های امروز و دوربین‌های احتمالی آینده را مشخص کنید.
2. مصرف حداکثری هر دوربین را از برگه مشخصات بخوانید.
3. بودجه کل PoE را با مجموع مصرف تجهیزات مقایسه کنید.
4. تعداد پورت PoE و پورت uplink را جداگانه بشمارید.
5. سرعت شبکه، کیفیت کابل و فاصله تا NVR را بررسی کنید.
6. برای محل نصب، رک، تهویه و دسترسی تعمیرکار در نظر بگیرید.
7. سازگاری دوربین، NVR و سوئیچ را از مستندات رسمی کنترل کنید.

سوالات متداول

آیا برای هر دوربین مداربسته یک پورت PoE لازم است؟

معمولاً هر دوربین IP سازگار به یک پورت PoE نیاز دارد. پورت‌های uplink برای اتصال سوئیچ به NVR یا شبکه استفاده می‌شوند و نباید در شمارش پورت‌های مخصوص دوربین حساب شوند.

آیا سوئیچ هشت پورت برای هشت دوربین کافی است؟

از نظر تعداد پورت ممکن است کافی باشد، اما بودجه PoE، پورت uplink، مصرف لحظه‌ای دوربین‌ها و امکان توسعه را هم باید بررسی کرد. ظرفیت پورت به‌تنهایی تضمین‌کننده عملکرد پایدار نیست.

آیا سوئیچ PoE به NVR وصل می‌شود؟

بله. دوربین‌ها به پورت‌های PoE و سوئیچ از مسیر uplink به NVR یا شبکه متصل می‌شود. تنظیمات آدرس شبکه و سازگاری دوربین با NVR باید در زمان نصب کنترل شود.

برای دوربین گردان، سوئیچ PoE معمولی کافی است؟

پاسخ به مصرف حداکثری و استاندارد برق دوربین بستگی دارد. دوربین گردان ممکن است هنگام حرکت یا فعال شدن قابلیت‌های جانبی به توان بیشتری نیاز داشته باشد، بنابراین بودجه PoE را با مشخصات همان مدل تطبیق دهید.

آیا خرید سوئیچ PoE مدیریتی برای خانه ضروری است؟

خیر. اگر شبکه کوچک است و عیب‌یابی یا تفکیک ترافیک نیاز ویژه‌ای ندارد، مدل ساده‌تر می‌تواند کار را انجام دهد. مدل مدیریتی زمانی ارزش بیشتری دارد که کنترل و پایش شبکه برای پروژه مهم باشد.

انتخاب سوئیچ PoE باید از نقشه سیستم شروع شود. وقتی تعداد دوربین، توان مصرفی، فاصله کابل و مسیر NVR روشن باشد، مقایسه مدل‌های فعال داهوا در کمیم تصمیمی قابل دفاع‌تر از انتخاب بر اساس قیمت یا تعداد پورت خواهد بود.
